1. AM4 Socket: Supports AMD Ryzen™ 5000 series / Ryzen™ 5000 G-Series/ 3rd Gen Ryzen™/ 2nd Gen Ryzen™/ 1st Gen Ryzen™/ 2nd Gen Ryzen™ with Radeon™ Vega Graphics/ 1st Gen Ryzen™ with Radeon™ Vega Graphics/ Athlon™ with Radeon™ Vega Graphics Processors

شرائح

ذاكرة

1. مآخذ DDR4 DIMM تدعم ما يصل إلى 64 جيجابايت (سعة ذاكرة DIMM مفردة 32 جيجابايت) من ذاكرة النظام
2. بنية ذاكرة ثنائية القناة
3. دعم وحدات الذاكرة DDR4 3600 (OC) / 3466 (OC) / 2933/2667/2400/2133 ميجا هرتز
4. دعم وحدات الذاكرة DIMM 1Rx8 / 2Rx8 غير المخزنة ECC (تعمل في وضع غير ECC)
5. دعم وحدات الذاكرة DIMM 1Rx8 / 2Rx8 / 1Rx16 غير المخزنة ECC
6. دعم وحدات الذاكرة Extreme Memory Profile (XMP)

الرسومات على متن الطائرة

1. 1 × منفذ D-Sub ، يدعم دقة قصوى تبلغ 1920 × 1200 عند 60 هرتز
2. عدد 1 منفذ DVI-D ، يدعم دقة قصوى تبلغ 1920 × 1200 عند 60 هرتز
   * لا يدعم منفذ DVI-D توصيل D-Sub بواسطة المحول.
3. عدد 1 منفذ HDMI ، يدعم دقة قصوى تبلغ 4096 × 2160 عند 60 هرتز^{(ملحوظة)}
   * دعم إصدار HDMI 2.0 و HDCP 2.2.^{(ملحوظة)}
4. الحد الأقصى للذاكرة المشتركة 16 جيجا بايت

الصوت

1. ريالتيك^® ترميز الصوت
2. صوت عالي الجودة
3. 2/4 / 5.1 / 7.1 قناة
   * لتكوين صوت 7.1 قناة ، يجب عليك استخدام وحدة صوت للوحة الأمامية عالية الدقة وتمكين ميزة الصوت متعدد القنوات من خلال برنامج تشغيل الصوت.
4. دعم S / PDIF Out

LAN

• 1. ريالتيك^® شريحة GbE LAN (10/100/1000 Mbit)

فتحات التوسعة

1. 1 x فتحة PCI Express x16 ، تعمل بسرعة x16
   (تتوافق فتحة PCIEX16 مع معيار PCI Express 3.0.)
2. 2 x فتحة PCI Express x1
   (تتوافق فتحة PCI Express x1 مع معيار PCI Express 2.0.)

تكنولوجيا الرسومات المتعددة

1. 1 موصل M.2 (Socket 3 ، M key ، type 2242/2260/2280 SATA و PCIe x4 / x2 * SSD support)
   * قد يختلف الدعم الفعلي باختلاف وحدة المعالجة المركزية.
   * يدعم محركات أقراص الحالة الصلبة M.2 SATA فقط عند استخدام AMD Athlon ™ -series / 7th Gen. A-series أو Athlon ™ X4 APU.
2. 4 موصلات SATA 6 جيجابت / ثانية
3. دعم RAID 0 و RAID 1 و RAID 10

واجهة التخزين

1. 1 موصل M.2 (Socket 3 ، M key ، type 2242/2260/2280 SATA و PCIe x4 / x2 * SSD support)
   * قد يختلف الدعم الفعلي باختلاف وحدة المعالجة المركزية.
   * يدعم محركات أقراص الحالة الصلبة M.2 SATA فقط عند استخدام AMD Athlon ™ -series / 7th Gen. A-series أو Athlon ™ X4 APU.
2. 4 موصلات SATA 6 جيجابت / ثانية
3. دعم RAID 0 و RAID 1 و RAID 10

يو اس بي

موصلات الإدخال / الإخراج الداخلية

1. 1 x 24-pin ATX موصل الطاقة الرئيسي
2. 1 × 8-pin ATX 12V موصل الطاقة
3. 1 × رأس مروحة وحدة المعالجة المركزية
4. 1 × رأس مروحة النظام
5. 1 × موصل M.2 Socket 3
6. 4 موصلات SATA 6 جيجابت / ثانية
7. 1 × رأس اللوحة الأمامية
8. 1 × رأس صوت اللوحة الأمامية
9. 1 × رأس خرج S / PDIF
10. 1 × شريط LED مبرد لوحدة المعالجة المركزية / رأس شريط LED RGB
11. 1 x USB 3.1 Gen 1 رأس
12. 2 × موصلات USB 2.0 / 1.1
13. 1 × رأس وحدة النظام الأساسي الموثوقة (TPM) (2 × 6 سنون ، لوحدة GC-TPM2.0_S فقط)
14. 1 × رأس مكبر الصوت
15. 1 × طائر CMOS واضح
16. 1 × رأس اختراق الهيكل

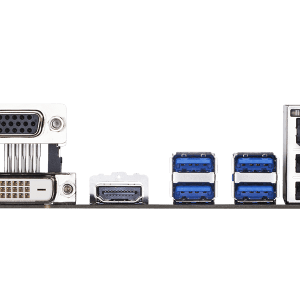

موصلات اللوحة الخلفية

1. 1 × منفذ لوحة مفاتيح PS / 2
2. 1 × منفذ ماوس PS / 2
3. 1 × منفذ D-Sub
4. 1 × منفذ DVI-D
5. 1 × منفذ HDMI
6. 4 منافذ USB 3.1 Gen 1
7. منفذا USB 2.0 / 1.1
8. 1 × منفذ RJ-45
9. 3 مقابس صوت

وحدة تحكم الإدخال / الإخراج

• 1. iTE^® رقاقة تحكم الإدخال / الإخراج

H/WMonitoring

1. كشف الجهد
2. كشف درجة الحرارة
3. كشف سرعة المروحة
4. تحذير الانهاك
5. تحذير تعطل المروحة
6. التحكم في سرعة المروحة
   * يعتمد دعم وظيفة التحكم في سرعة المروحة على المبرد الذي تقوم بتثبيته.

BIOS

1. 1 × 128 ميجابت فلاش
2. استخدام AMI UEFI BIOS المرخص
3. PnP 1.0a ، DMI 2.7 ، WfM 2.0 ، SM BIOS 2.7 ، ACPI 5.0

خصائص فريدة

1. دعم مركز التطبيقات
2. قد تختلف التطبيقات المتاحة في APP Center حسب طراز اللوحة الأم. قد تختلف أيضًا الوظائف المدعومة لكل تطبيق وفقًا لمواصفات اللوحة الأم.
   3D OSD
   AutoGreen
   محطة السحابة
   برنامج EasyTune
   التمهيد السريع
   تعزيز اللعبة
   ON / OFF المسؤول
   برنامج RGB Fusion
   النسخ الاحتياطي الذكي
   لوحة المفاتيح الذكية
   قفل الوقت الذكي
   شاشة ذكية
   المسح الذكي
   عارض معلومات النظام
   USB Blocker
3. دعم Q-Flash
4. دعم تثبيت Xpress

البرامج المجمعة

1. نورتون^® أمان الإنترنت (إصدار OEM)
2. ريالتيك^® 8118 أداة التحكم في عرض النطاق الترددي LAN للألعاب

نظام التشغيل

1. دعم لنظام التشغيل Windows 10 64 بت
2. دعم لنظام التشغيل Windows 7 64 بت
   * لدعم Windows 7 64 بت ، يجب عليك تثبيت وحدة المعالجة المركزية AMD Pinnacle Ridge & Summit Ridge.
   * برجاء تنزيل "Windows USB Installation Tool" من موقع GIGABYTE وتثبيته قبل تثبيت Windows 7.

شكل عامل

1. عامل الشكل الصغير ATX ؛ 24.4 سم × 20.5 سم

Remark

Due todifferent Linux support condition provided by chipset vendors, please
download Linux driver from chipset vendors’ website or 3rd partywebsite.

Mosthardware/software vendors may no longer offer drivers to support
Win9X/ME/2000/XP. If drivers are available from the vendors, we will
update them on the GIGABYTE website.
