الوصف
وحدة المعالجة المركزية
- AMD Socket AM4, support for: AMD Ryzen™ 5000 Series/ Ryzen™ 5000 G-Series/ Ryzen™ 4000 G-Series and Ryzen™ 3000 and Ryzen™ 3000 G-Series Processors
(يرجى الرجوع إلى "قائمة دعم وحدة المعالجة المركزية" لمزيد من المعلومات.)
-
شرائح
- AMD B550
-
ذاكرة
- 4 منافذ DDR4 DIMM تدعم ما يصل إلى 128 جيجا بايت (32 جيجا بايت سعة ذاكرة DIMM فردية) من ذاكرة النظام
- Support for DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C) / 3400(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz memory modules
- بنية ذاكرة ثنائية القناة
- Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules*
* ECC memory (ECC mode) support varies by CPU - دعم وحدات الذاكرة DIMM 1Rx8 / 2Rx8 / 1Rx16 غير المخزنة ECC
- دعم وحدات الذاكرة Extreme Memory Profile (XMP)
(يرجى الرجوع إلى "قائمة الذاكرة المدعومة" لمزيد من المعلومات.)
-
الرسومات على متن الطائرة
معالج رسومات مدمج:
- عدد 1 منفذ DVI-D ، يدعم دقة قصوى تبلغ 1920 × 1200 عند 60 هرتز
* لا يدعم منفذ DVI-D توصيل D-Sub بواسطة المحول. - عدد 1 منفذ HDMI ، يدعم دقة قصوى تبلغ 4096 × 2160 عند 60 هرتز
* دعم إصدار HDMI 2.1 و HDCP 2.3 و HDR.
الحد الأقصى للذاكرة المشتركة 16 جيجا بايت
- عدد 1 منفذ DVI-D ، يدعم دقة قصوى تبلغ 1920 × 1200 عند 60 هرتز
-
الصوت
- ريالتيك® ترميز الصوت
- صوت عالي الجودة
- 2/4 / 5.1 / 7.1 قناة
* لتكوين صوت 7.1 قناة ، تحتاج إلى فتح برنامج الصوت وتحديد الإعدادات المتقدمة للجهاز> جهاز التشغيل لتغيير الإعداد الافتراضي أولاً. الرجاء زيارة موقع ويب GIGABYTE للحصول على تفاصيل حول تكوين برنامج الصوت.
-
LAN
- ريالتيك® شريحة GbE LAN (10/100/1000 Mbit)
-
فتحات التوسعة
1 × فتحة PCI Express x16 (PCIEX16) ، مدمجة في وحدة المعالجة المركزية:
- AMD Ryzen™ 5000 Series* and Ryzen™ 3000 Series Processors support PCIe 4.0 x16 mode
* Actual support may vary by AMD CPU’s specification. - AMD Ryzen™ Ryzen™ 5000 G-Series and Ryzen™ 4000 G-Series Processors support PCIe 3.0 x16 mode
* للحصول على الأداء الأمثل ، في حالة تثبيت بطاقة رسومات PCI Express واحدة فقط ، فتأكد من تثبيتها في فتحة PCIEX16.
1 × فتحة PCI Express x16 (PCIEX4) ، مدمجة في مجموعة الشرائح:
- دعم وضع PCIe 3.0 x4
1 × فتحة PCI Express x1 (PCIEX1) ، مدمجة في مجموعة الشرائح:
- دعم وضع PCIe 3.0 x1
- AMD Ryzen™ 5000 Series* and Ryzen™ 3000 Series Processors support PCIe 4.0 x16 mode
-
واجهة التخزين
1 x موصل M.2 (M2A_CPU) ، مدمج في وحدة المعالجة المركزية ، يدعم المقبس 3 ، مفتاح M ، اكتب 2242/2260/2280/22110 SSD:
- AMD Ryzen™ 5000 Series and Ryzen™ 3000 Series Processors support SATA and PCIe 4.0 x4/x2 SSDs
- AMD Ryzen™ Ryzen™ 5000 G-Series and Ryzen™ 4000 G-Series Processors support SATA and PCIe 3.0 x4/x2 SSDs
1 x موصل M.2 (M2B_SB) ، مدمج في مجموعة الشرائح ، يدعم مقبس 3 ، مفتاح M ، اكتب 2242/2260/2280 SSD:
- دعم محركات أقراص SATA و PCIe 3.0 x2 SSD
4 موصلات SATA 6Gb / s مدمجة في مجموعة الشرائح:
- دعم RAID 0 و RAID 1 و RAID 10
-
يو اس بي
وحدة المعالجة المركزية:
- 4 منافذ USB 3.2 Gen 1 على اللوحة الخلفية
شرائح:
- يتوفر منفذا USB 3.2 Gen 1 من خلال موصل USB الداخلي
- 6 منافذ USB 2.0 / 1.1 (4 منافذ على اللوحة الخلفية ، 2 منفذ متاح من خلال رأس USB الداخلي)
-
موصلات الإدخال / الإخراج الداخلية
- 1 x 24-pin ATX موصل الطاقة الرئيسي
- 1 × 8-pin ATX 12V موصل الطاقة
- 1 × رأس مروحة وحدة المعالجة المركزية
- 2 × موصلات مروحة النظام
- 2 × رؤوس شريط LED قابلة للعنونة
- 2 × موصل RGB LED شرائط
- 1 × شريط LED مبرد لوحدة المعالجة المركزية / رأس شريط LED RGB
- 2 x M.2 Socket 3 موصلات
- 4 موصلات SATA 6 جيجابت / ثانية
- 1 × رأس اللوحة الأمامية
- 1 × رأس صوت اللوحة الأمامية
- 1 × رأس USB 3.2 Gen 1
- 1 × رأس USB 2.0 / 1.1
- 1 × رأس وحدة النظام الأساسي الموثوقة (TPM) (2 × 6 سنون ، لوحدة GC-TPM2.0_S فقط)
- 1 × رأس المنفذ التسلسلي
- 1 × طائر CMOS واضح
- 1 × زر Q-Flash Plus
*All fan headers are subject to support AIO_Pump, Pump and high performance fan with the capability of delivering up to 2A/12V @ 24W.
-

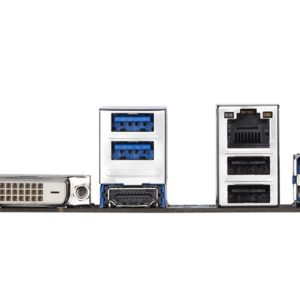

موصلات اللوحة الخلفية
- 1 × منفذ لوحة مفاتيح / ماوس PS / 2
- 1 × منفذ DVI-D
- 1 × منفذ HDMI
- 4 منافذ USB 3.2 Gen 1
- 4 منافذ USB 2.0 / 1.1
- 1 × منفذ RJ-45
- 3 مقابس صوت
-
وحدة تحكم الإدخال / الإخراج
- iTE® رقاقة تحكم الإدخال / الإخراج
-
مراقبة H / W
- كشف الجهد
- كشف درجة الحرارة
- كشف سرعة المروحة
- تحذير الانهاك
- تحذير تعطل المروحة
- التحكم في سرعة المروحة
* يعتمد دعم وظيفة التحكم في سرعة المروحة على المبرد الذي تقوم بتثبيته.
-
BIOS
- 1 × 256 ميجابت فلاش
- استخدام AMI UEFI BIOS المرخص
- PnP 1.0a ، DMI 2.7 ، WfM 2.0 ، SM BIOS 2.7 ، ACPI 5.0
-
خصائص فريدة
- دعم مركز التطبيقات
* قد تختلف التطبيقات المتاحة في APP Center حسب طراز اللوحة الأم. قد تختلف أيضًا الوظائف المدعومة لكل تطبيق وفقًا لمواصفات اللوحة الأم.
BIOS
برنامج EasyTune
ON / OFF المسؤول
برنامج RGB Fusion
النسخ الاحتياطي الذكي
عارض معلومات النظام - دعم Q-Flash Plus
- دعم Q-Flash
- دعم تثبيت Xpress
- دعم مركز التطبيقات
-
البرامج المجمعة
- نورتون® أمان الإنترنت (إصدار OEM)
- LAN bandwidth management software
-
نظام التشغيل
- Support for Windows 11 64-bit
- دعم لنظام التشغيل Windows 10 64 بت
-
شكل عامل
- عامل الشكل الصغير ATX ؛ 24.4 سم × 24.4 سم
-
Remark
- Due to different Linux support condition provided by chipset vendors, please download Linux driver from chipset vendors’ website or 3rd party website.
- Most hardware/software vendors may no longer offer drivers to support Win9X/ME/2000/XP. If drivers are available from the vendors, we will update them on the GIGABYTE website.
